当液流流经滑阀阀腔和阀口时，由于液流速度发生变化，将有液动力作用在滑阀的阀心
上，液动力根据产生的原因可以分为两类，稳态液动力。

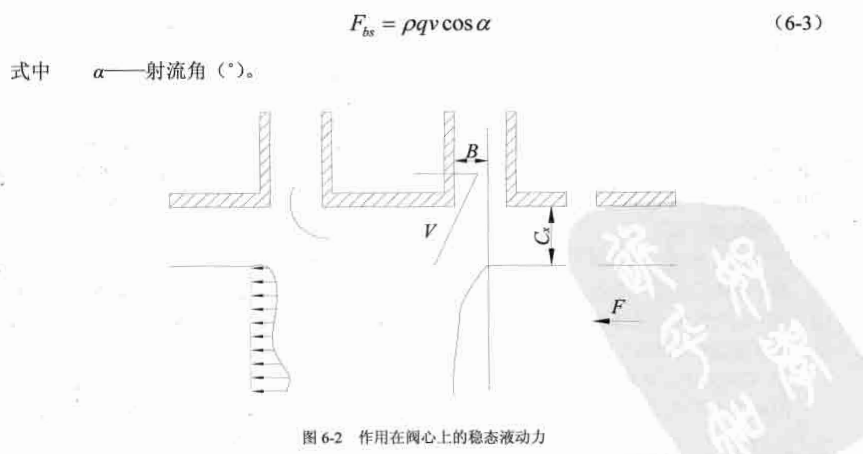

图6-2所示。稳态液动力可以分解为轴向分力和径向分力，由于般将阀体的油腔对称地设
置在阀心的周围，因此作用在阀心上的径向分力互相抵消了，稳态液动力的轴向分力用下式
当液流流经滑阀阀腔和阀口时，由于液流速度发生变化，将有液动力作用在滑阀的阀心
上，液动力根据产生的原因可以分为两类，稳态液动力。
稳态液动力是指阀口开度一定(稳定流动)时，由于流经阀腔和阀口的液流截面积及流
动方向的改变而引起液流速度的改变，导致液流动量的变化而产生的作用于阀心上的力，如图6-2所示。稳态液动力可以分解为轴向分力和径向分力，由于般将阀体的油腔对称地设
置在阀心的周围，因此作用在阀心上的径向分力互相抵消了，稳态液动力的轴向分力用下式
计算：
α角是流经滑阀阀口的夜流速度方向角，亦即流速与阀心轴线之间的夹角，α角是滑阀开口长度、滑阀阀心与阀体(或阀套)的径向间隙Cx及棱边圆角的函数。从上式可以看出，稳
态液动力与液流的动量和射流角有关。射流角般取α =69°，此时液动力最小。这是在流
动为二维、无旋、流体不可压缩及口棱边无圆角的理想条件下，通过理论分析并经实验验证

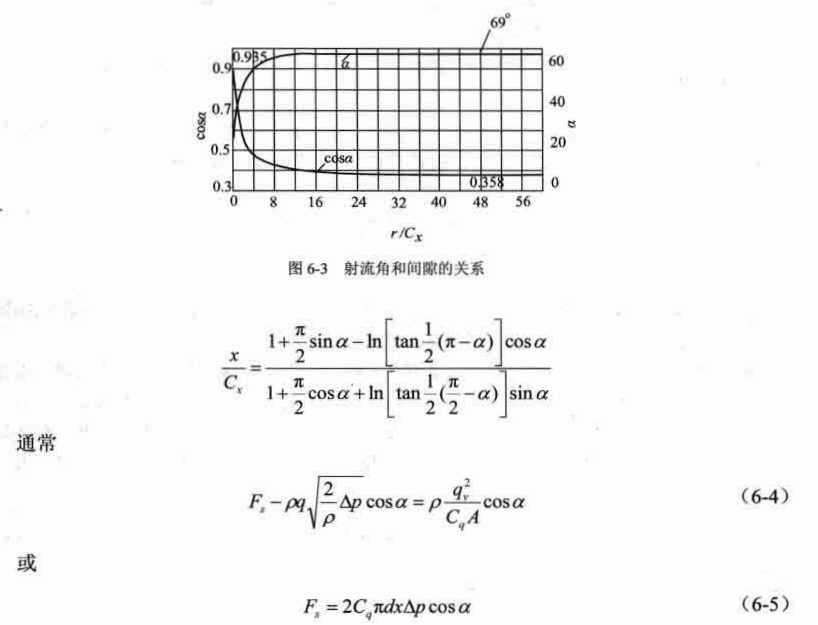

的，但在滑阀开日长度与径向间隙的比值x/Cx很小时，n值远小于69°。如圈6-3所示为射
流角α及cosα随蝎变化而变化的关系。
公式(6-4)表明稳态液动力与流过滑阀液流的关系：此力与滑阀开口的面积梯度W
(W=πd)、滑阀开口长度x和阀孔前后压差△P有关，若△p取某一给定值时，FX先随x线
性增加。在达到给定流量qv后，流量不再增加，因而阀口压差△p下降，此时稳态液动力
FX随x的增加而减小。
