球塞式液压马达

球塞式液压马达
1.QJM型径向球塞马达
QJM型液压马达与各种油泵、阀及液压组件组成液压传动装置，由干它在设计上采取
了一定措施，故可适应工况。该型马达具有重量轻、体积小、调速范围大、可以有级变
量、工作可靠及寿命长等一系列优点。目前已应用于矿山工程、起重运输、重型冶金、船
舶、机床、轻工注塑及地质探勘等部门。主要用干履带行走、轨道轮子驱动、各种固转机
构、勘探钻孔、绞车提升、皮带运输传动、物料搅拌、路面切割、船舶推进及塑料注射等
液压系统中。
QJM型液压马达结构上主要特点：该型马达的滚动体用一只铜球代替了一般内曲线液压
马达所用的两只以上滚轮和横粱，因而结构简单、工作可靠、体积重量显著减少。运动副惯
量小，钢球结实可靠，故该型马达可以在较高转速和冲击负载下连续工作。摩擦副小，配油
轴与转子内力平衡，活塞副具有静压力平衡和良好润滑条件，并采用软塑料活塞密封高压
油，因而具有较高的机械效率和容积效率。因结构具有的特点，该马达在一速档工作时，不
需背压。但在二速、三速挡工作时，系统中需要一定背压．具体按实际使用转速决定，一般
需要O.3～0.8MPa，转速越高背压应越大。因配油轴与定子刚性联结，故该型马选进出口油管
允许用钢管连接。该型马达具有二级和三级变量排量，因而具有较大的调速范围。机构简
单，拆修方便，对油清洁度无特殊要求，油的过滤精度可按配套泵的要求选定。该系列标准
型液压马达的输出轴一般只允许承受扭矩，不能承受径向和轴外向力。QJM-Z型液压马达的
输出轴可承受径向和轴外向力。QJM-T型马达，中心具有通孔，转功轴可以穿过液压马达。

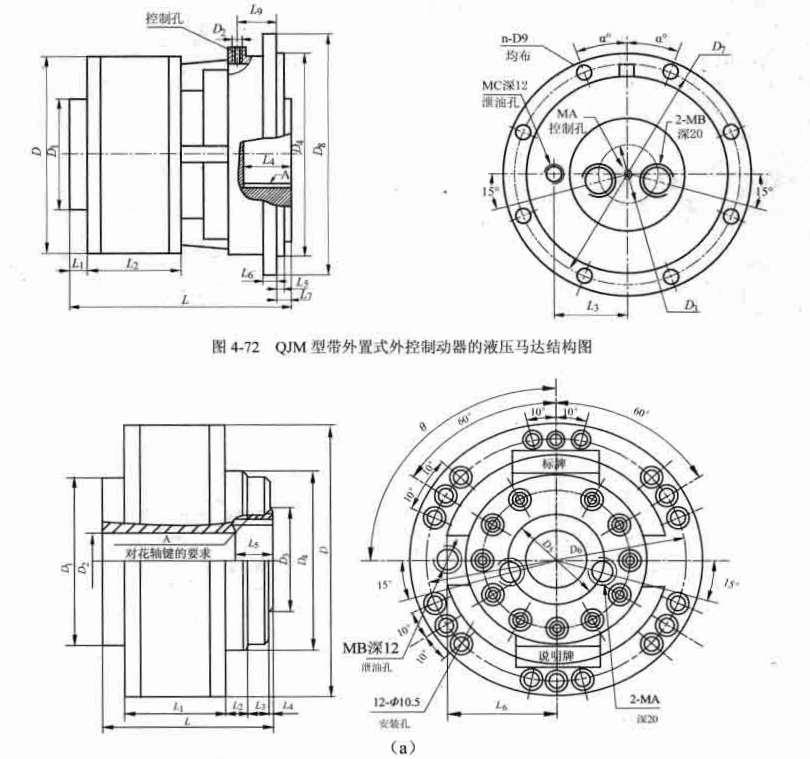

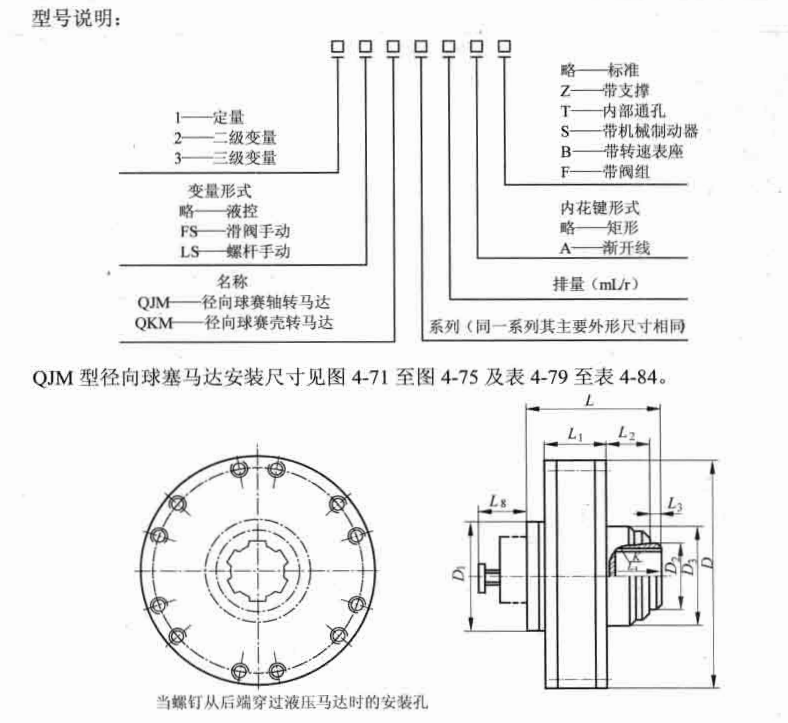

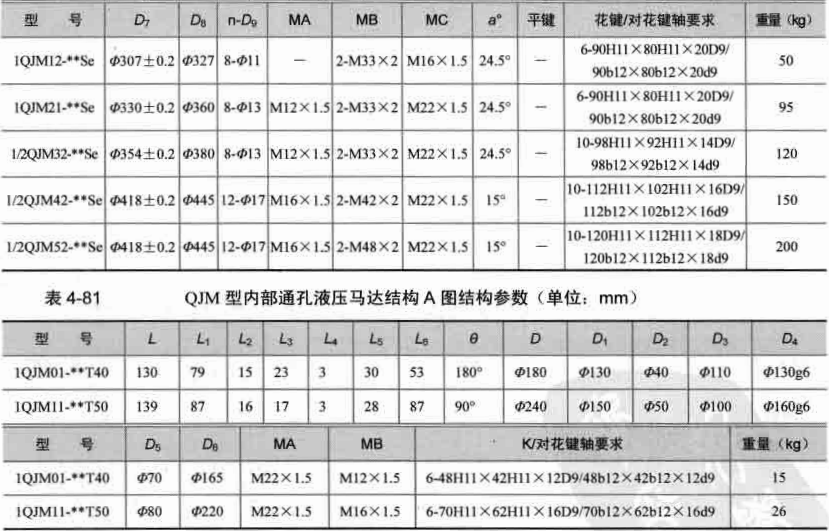

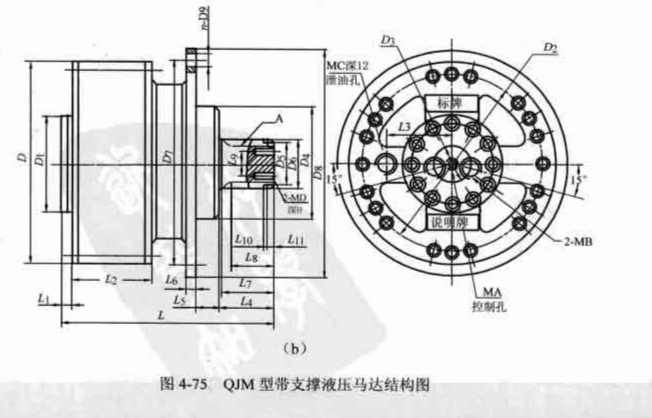

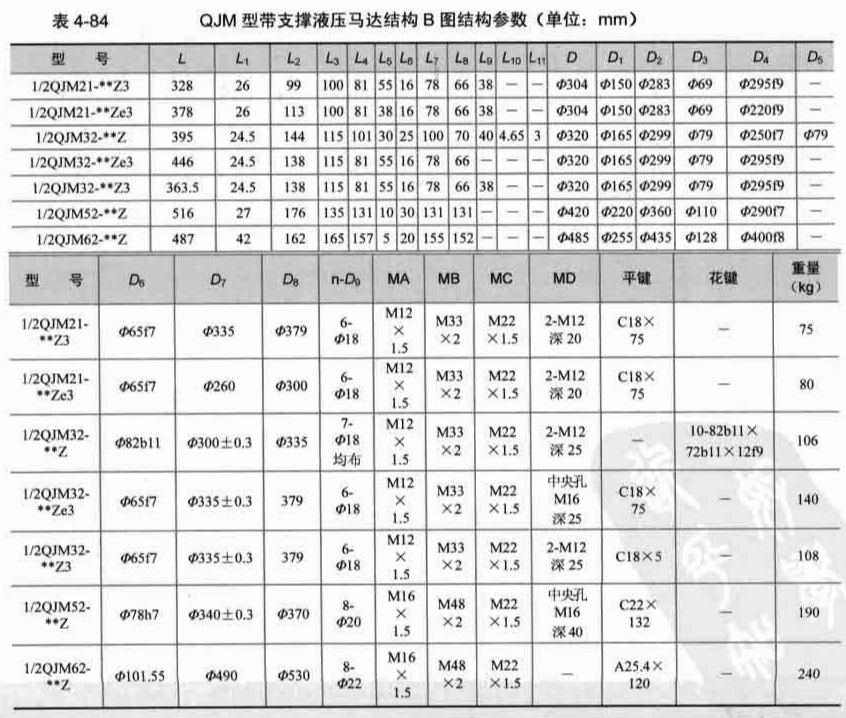

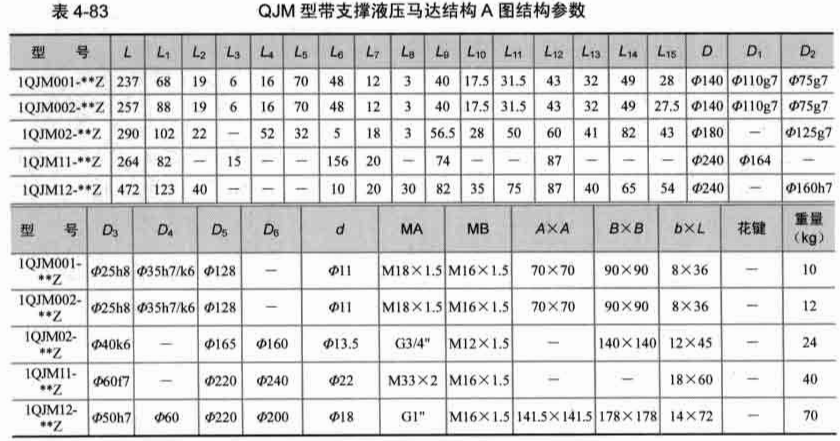

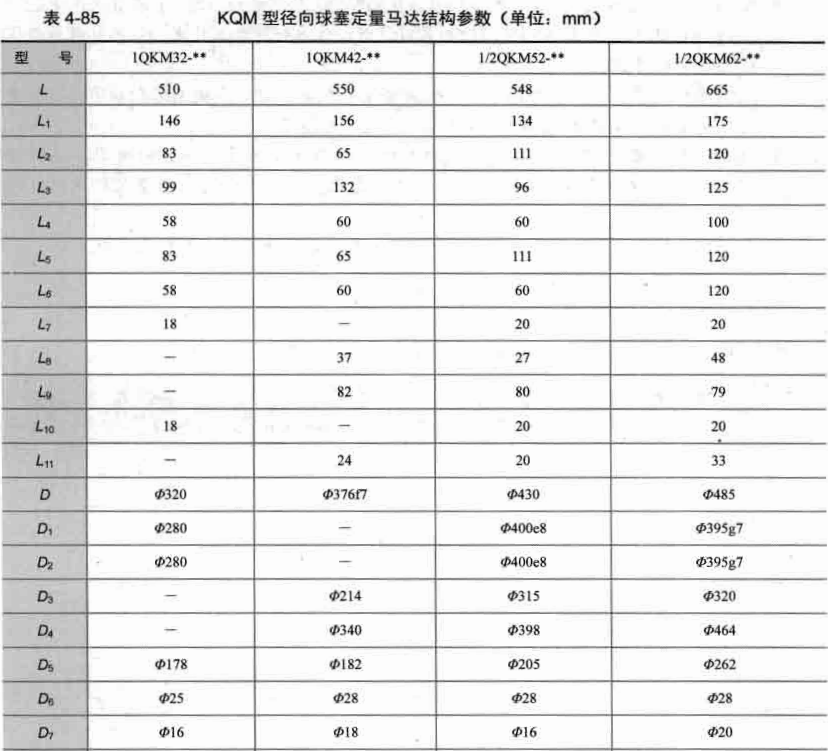

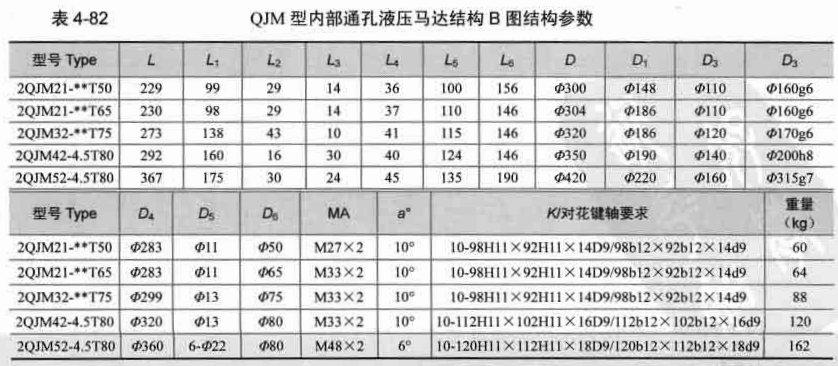

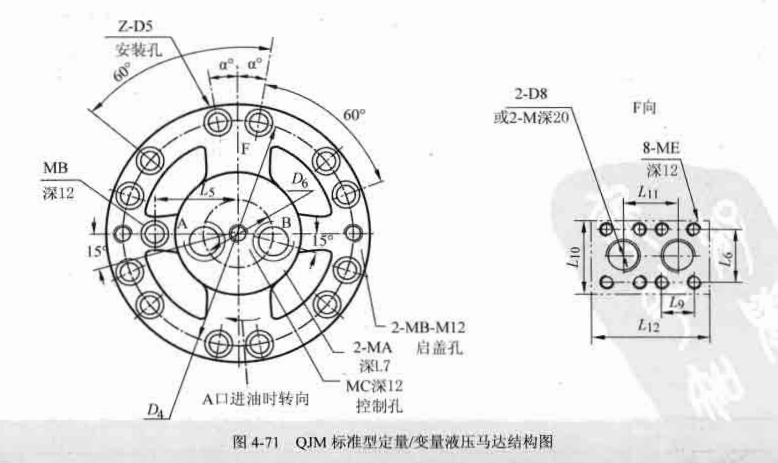

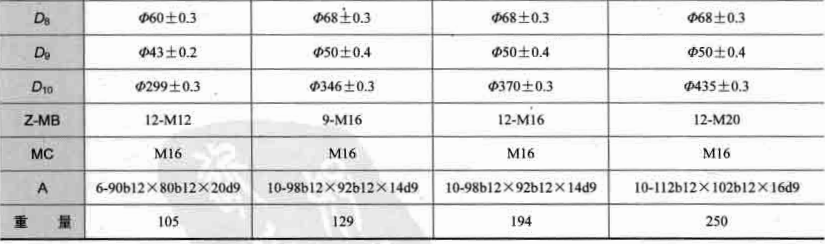

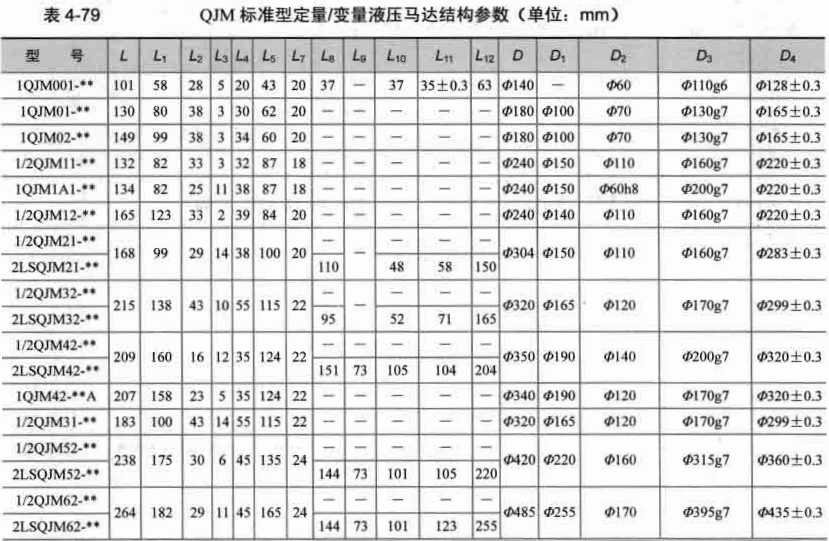

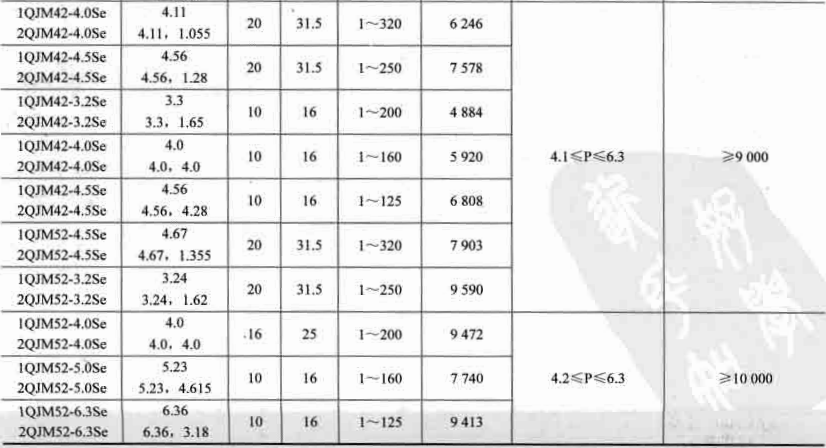

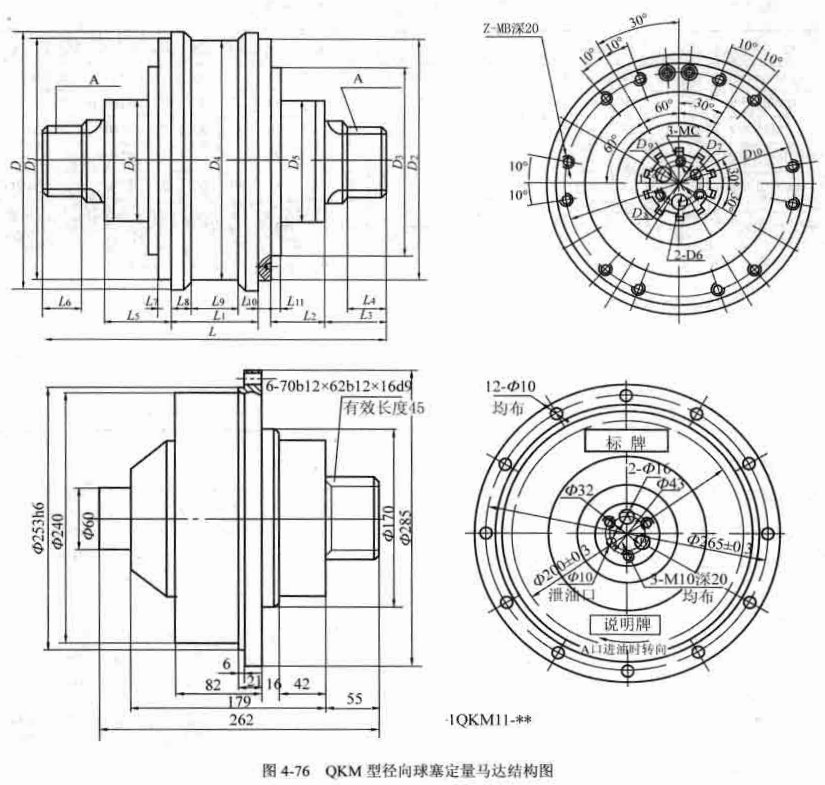

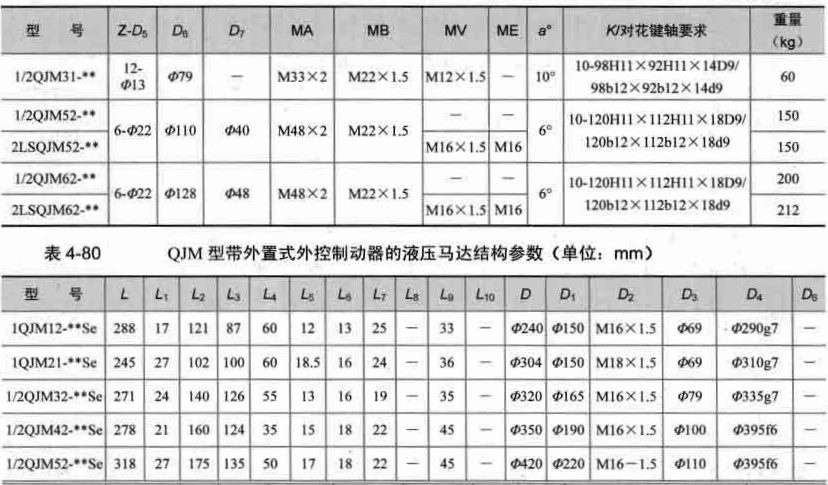

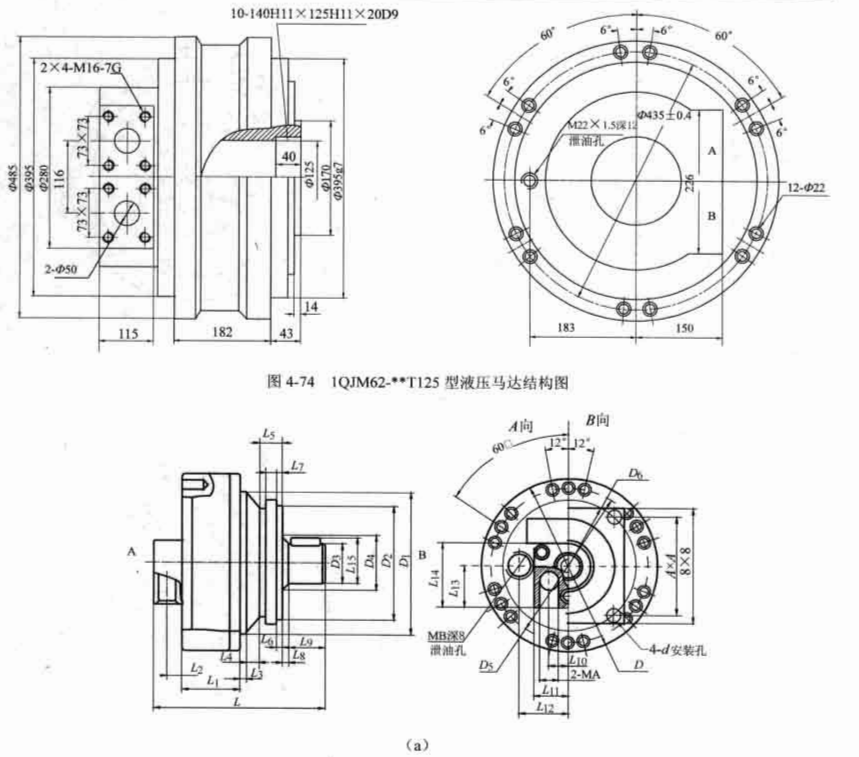

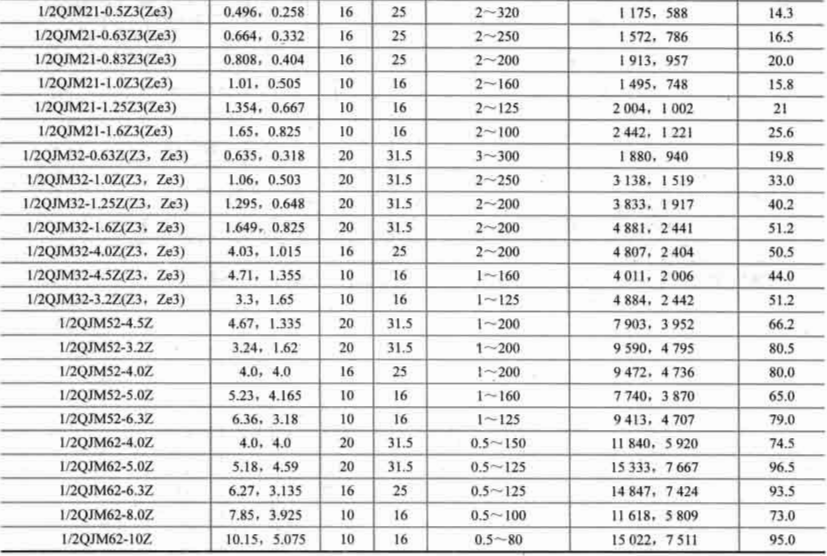

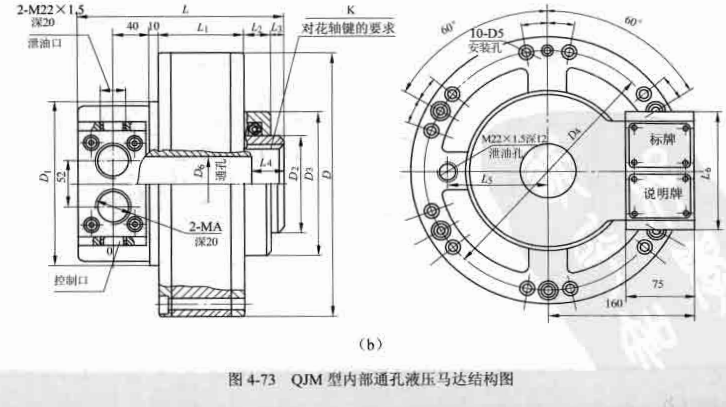

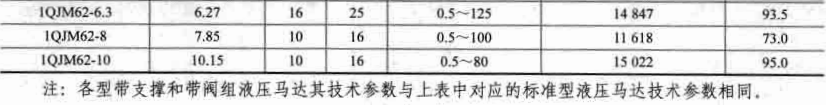

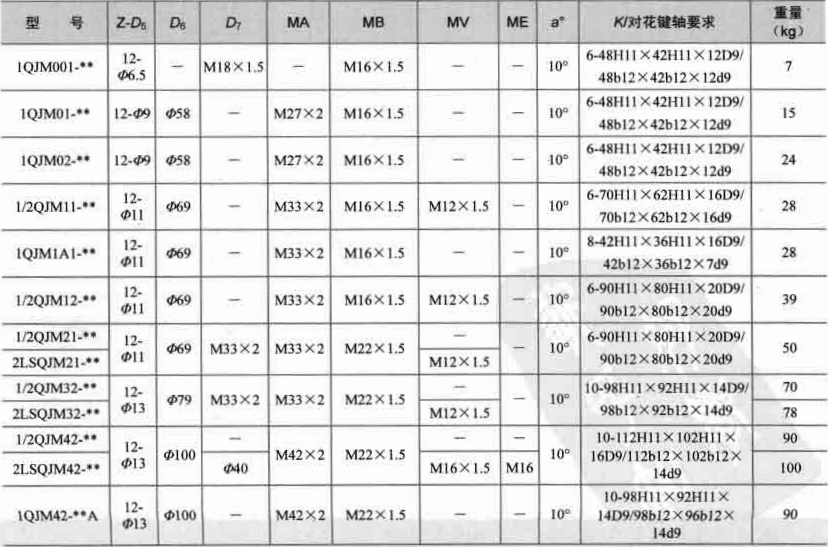

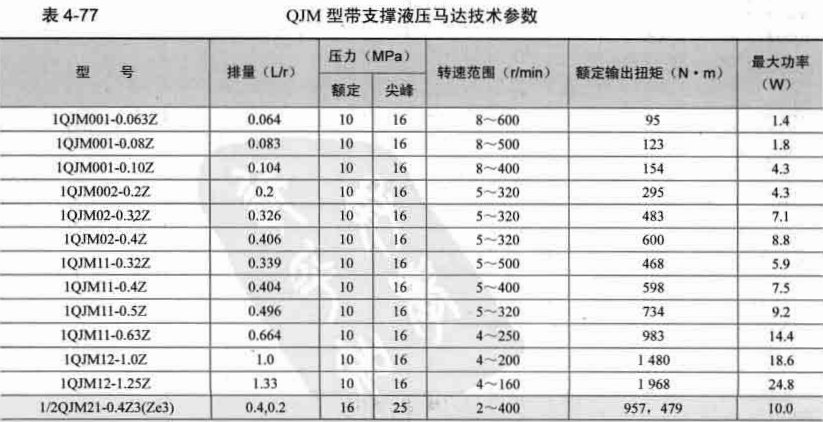

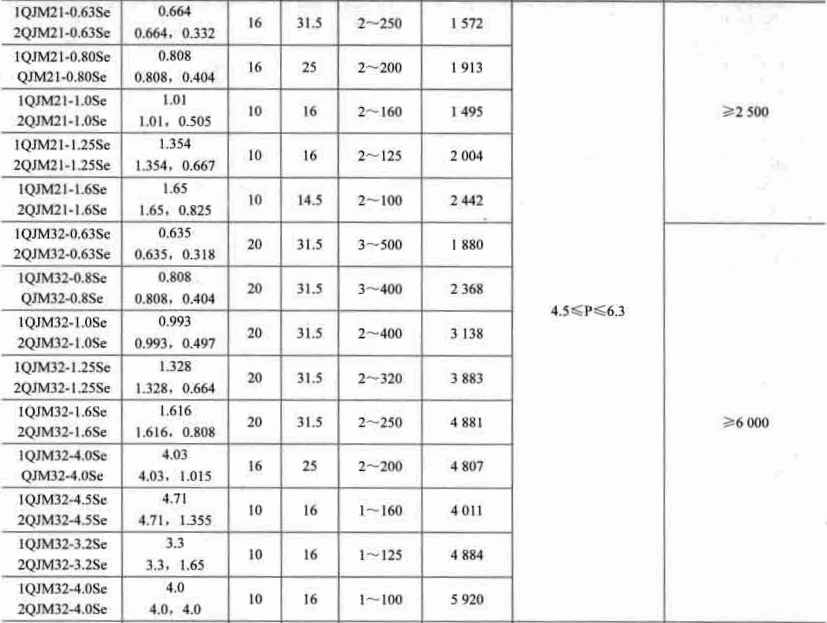

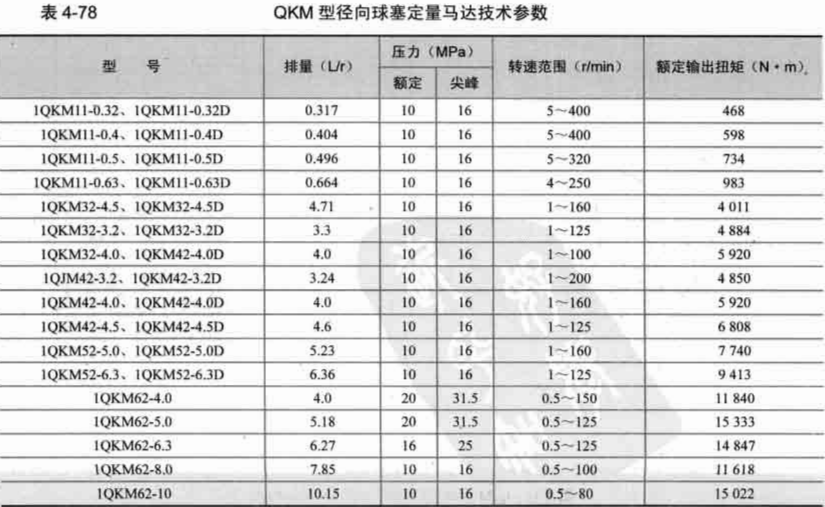

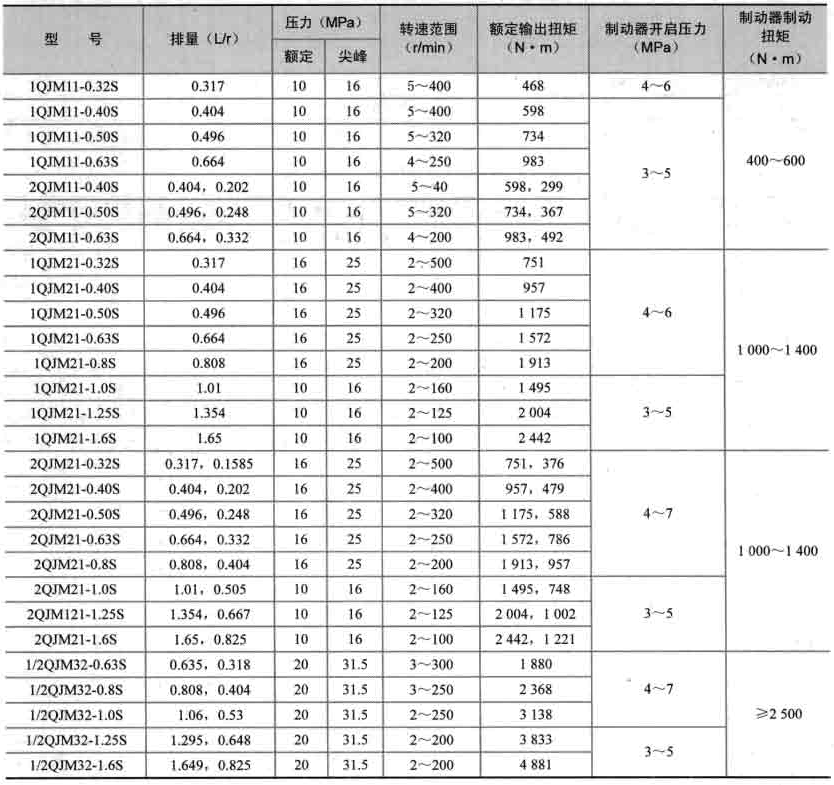

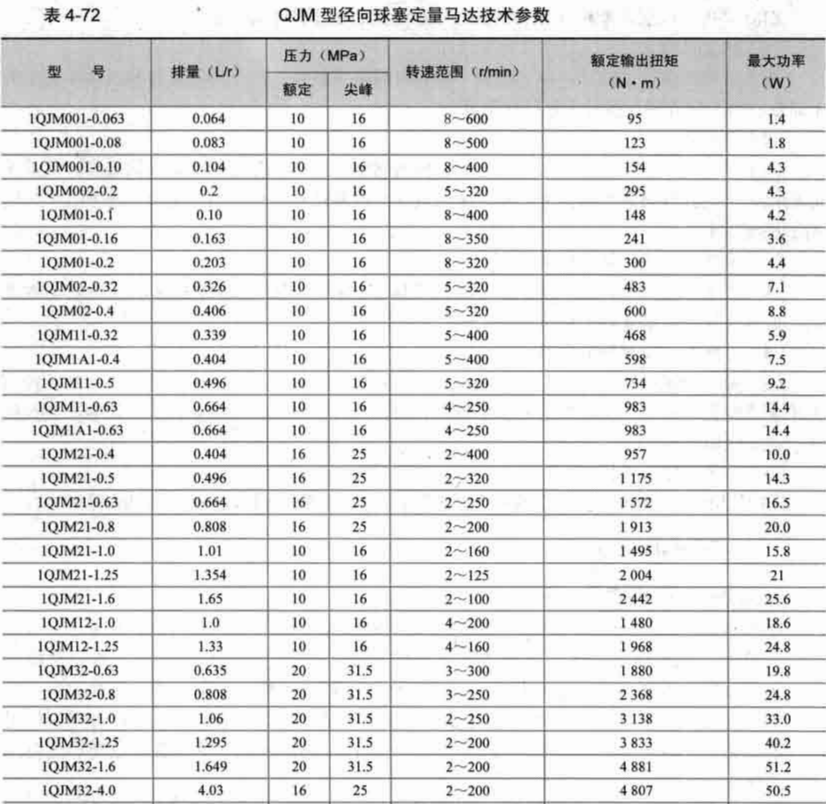

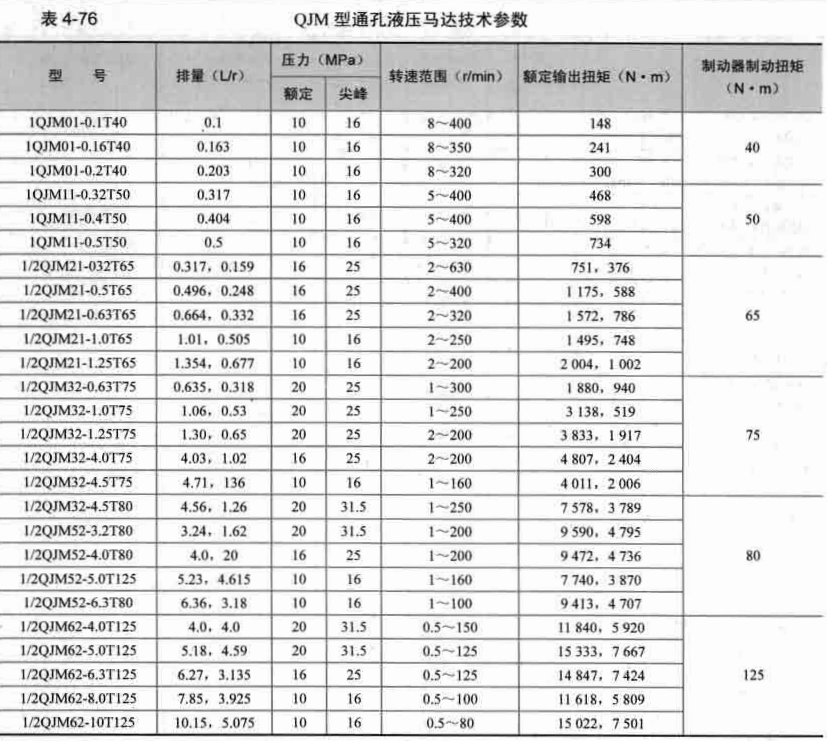

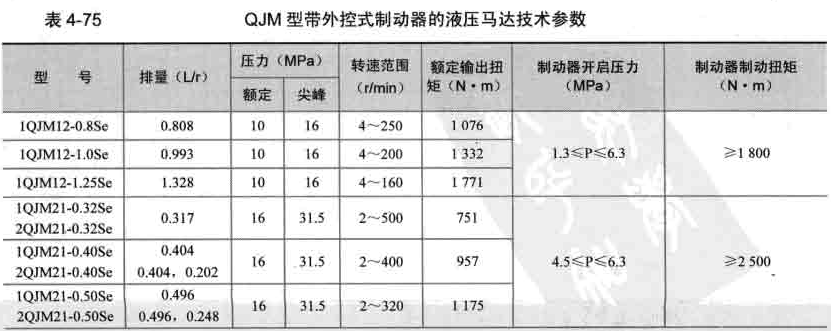

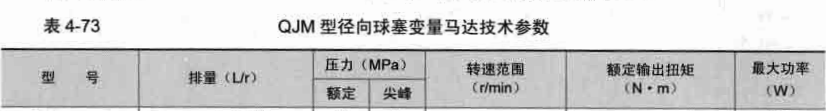

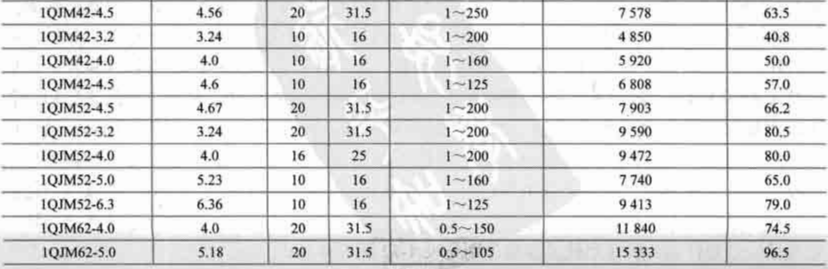

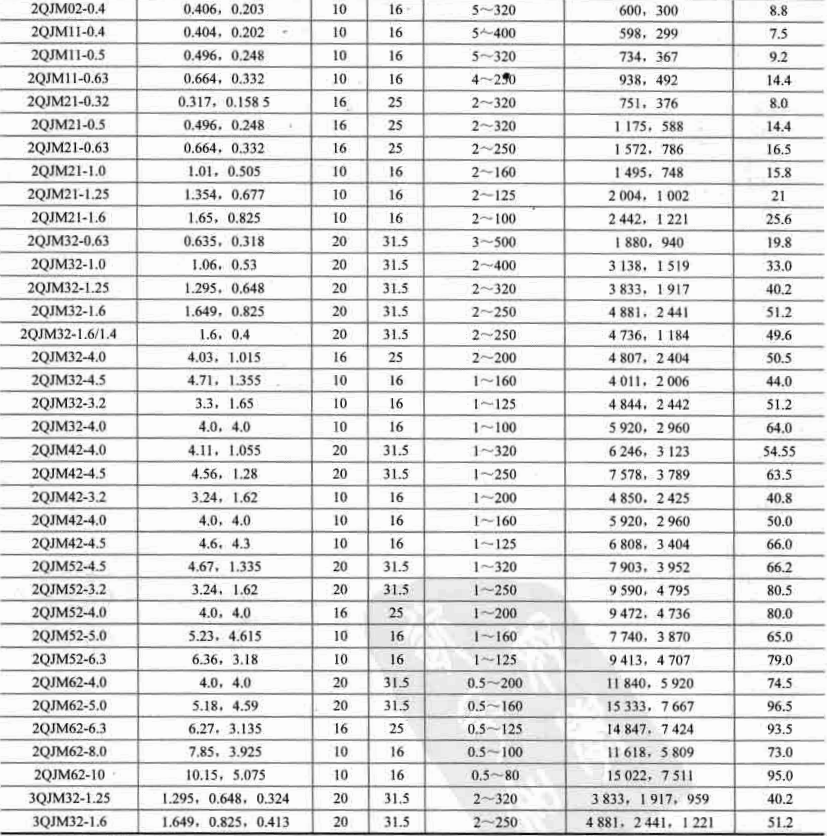

定变量、带附件的各种马达技术参数分别见表4-72至表4-78。
