轴向柱塞泵
以提得很高，但它对油液的污染十分敏感。
1．工作原理

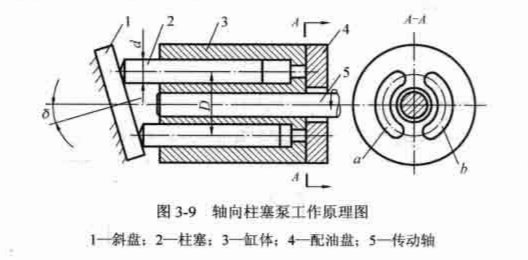

如图3-9所示，轴向柱塞泵的缸体上均匀布置着几个轴向排列着的柱塞孔，柱塞可在其
中自由滑动。斜盘I和配油盘4是不动的．传动轴5转动．带动缸体3、柱塞2一起转动，
柱塞靠机械装置(弹簧)或在低压油作用下压紧在斜盘上。当柱塞自下向上回转的半周内逐
渐向外伸出，使缸体孔内密封工作腔容积不断增加，产生局部真空，将油液经配油盘上的配
油窗口a吸进来；柱塞在其自上而下回转的半周内又逐渐向里推入。使密封工作腔容积不断
减小．将油液从配油盘窗口b向外压出去。
轴向柱塞泵的缸体每转一转，每个柱塞往复运动一次，完成吸油和压油动作，改变斜盘
的倾角，可以改变柱塞往复行程的大小，因而也就改变了泵的排量。
2．捧量和流量计算
轴向柱塞泵的排量：
式中 d——柱塞直径(mm）：
$——斜盘倾角(°)；
ll——拄塞行程，l=Dtg﹩(mm)；
D——柱塞在缸体上的分布圆直径（mm）：
z——柱塞总数。
柱塞泵实际输出流量的平均值为：
式中z0——处于压油区的柱塞数。
z为偶数时 z0=z/2
z为奇数时
由公式(3-21)可以看出，柱塞泵的瞬时流量是脉动的。在柱塞数为奇数肘，脉动率较
小：因此一般轴向柱塞泵中的柱塞数大多是7或9个。也可以更多蝗。
3．产品舟绍
（1）※cYl4-1B型轴向柱塞泵
※cYl4-lB型轴向柱塞泵由两大部分组成—主体部分和变量机构。四种变量操纵形
式的轴向柱塞泵的主体部分是相同的，仅变量机构不同。
①伺服变量采用泵本身输出的高压油控制变量机构，
服机构，以达到变量的目的。其斜盘可以倾斜±y°
②压力补偿变量采用双弹簧控制泵的流量和压力特性，
可以用手动或机械等方式操纵伺
．泵的输出油液可换向．
系变化．
③手动变量采用手轮调节泵的流量，泵的输出油液不可换向．
④定量斜盘固定，没有变量机构。
这种系列轴向柱塞泵具有结构简单、体积小、重量轻、效率高、自吸能力强等特点，适
用于机床、锻压、冶金、工程机械、矿山机械和船舶等液压传动系统中。※cYl4-I型轴向

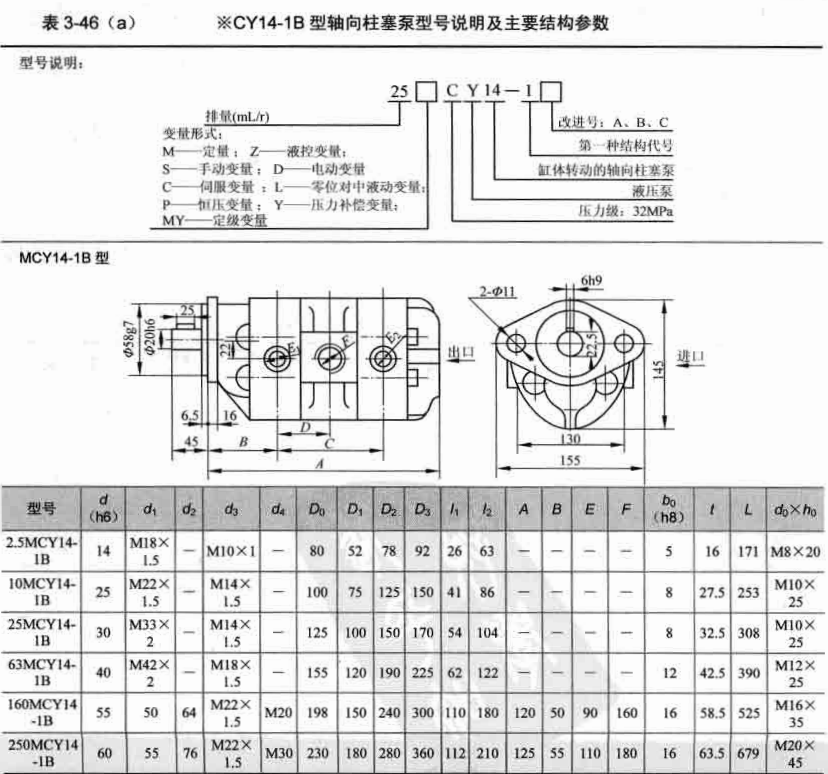

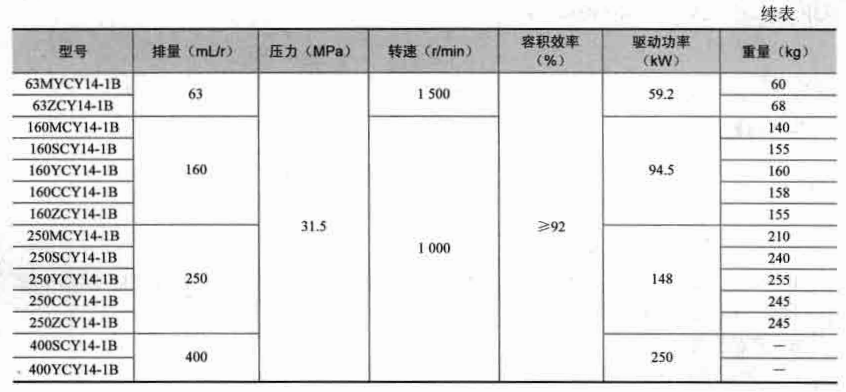

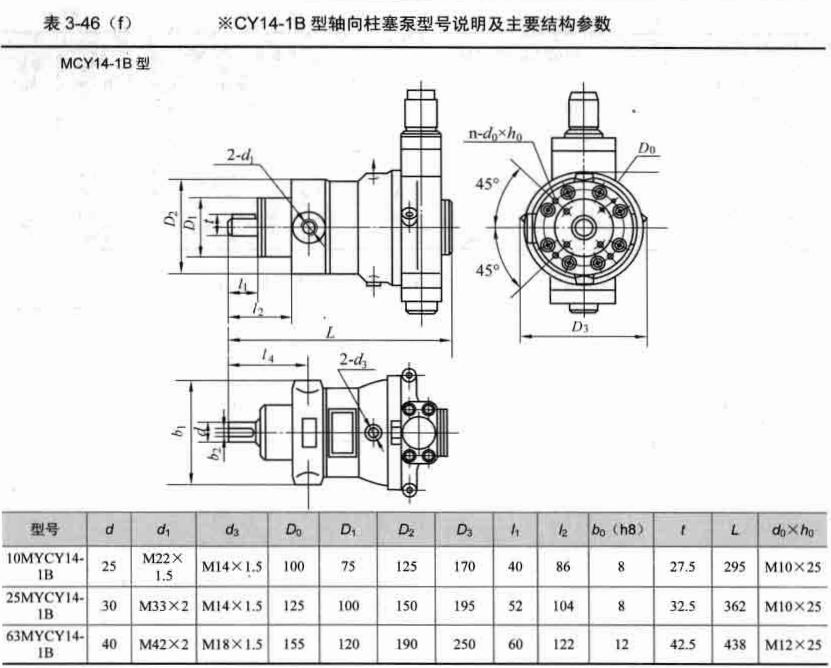

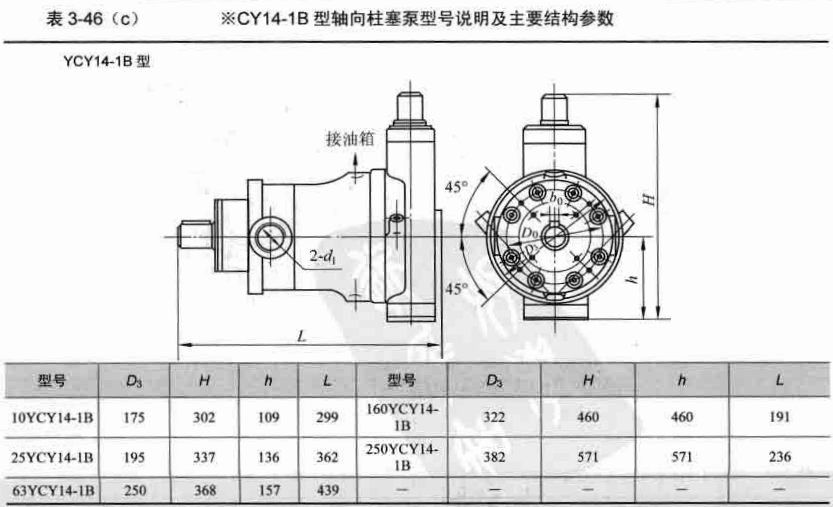

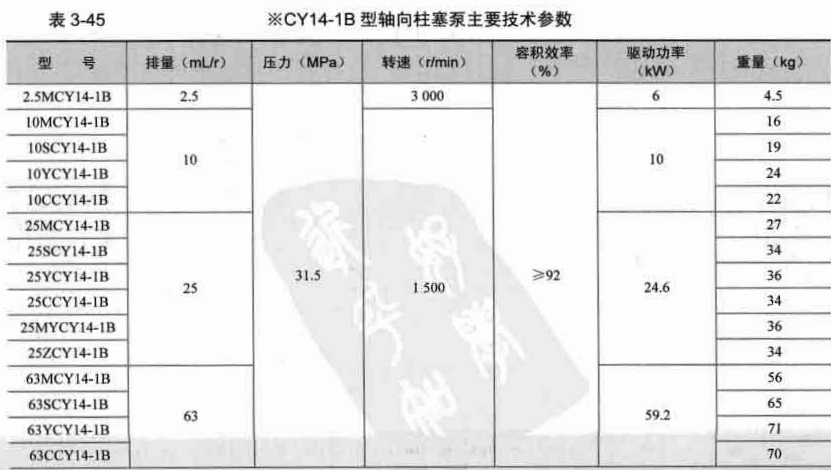

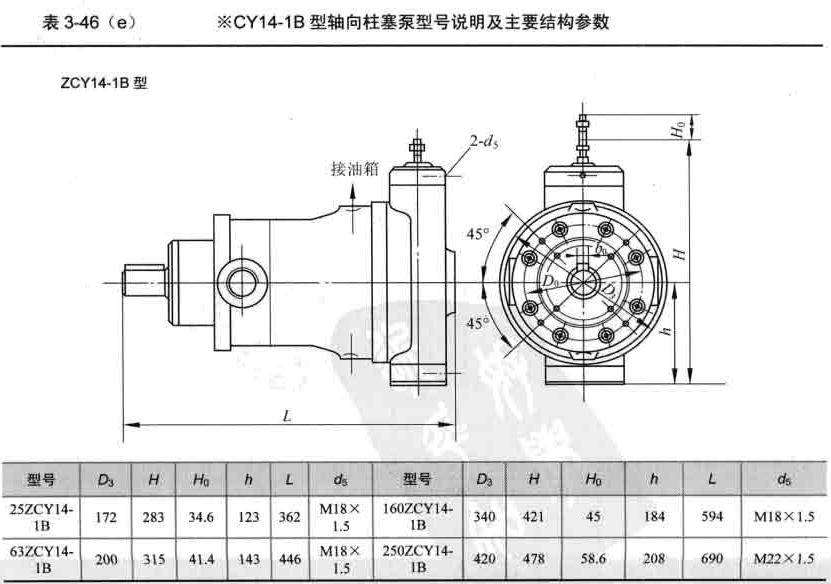

柱塞泵主要技术参数见表3-45，型号说明及主要结构参数见表3-46。
